WF380-4600B-4

Alto-falante de 15” de alta potência, com baixíssima distorção e compressão dinâmica. O elevado grau de exigência e o controle de qualidade na seleção dos materiais e na montagem, proporcionam excelente linearidade.
Utiliza uma bobina de 100 mm de diâmetro (4”) e um cone impermeabilizado e resistente, montados em um conjunto magnético otimizado para um desempenho superior.
Carcaça em alumínio injetado com pintura eletrostática texturizada na cor preta, assegurando um visual elegante e resistência mecânica.
Projetado com base nos mais avançados softwares F.E.A (Finite Element Analysis), que permitem simulação de parâmetros elétricos e mecânicos com extrema precisão. Tudo isso  para conceber um transdutor com ampla sensibilidade, melhor dissipação e excepcional performance.

Especificações

Potência Nominal Admissível(1): 1300 W
Potência Máxima do Amplificador(2): 20800 W pico
Potência Máxima Dinâmica por períodos <30 segundos(3): 4600 W
Sensibilidade (1W/1m)(4): 96 dB SPL

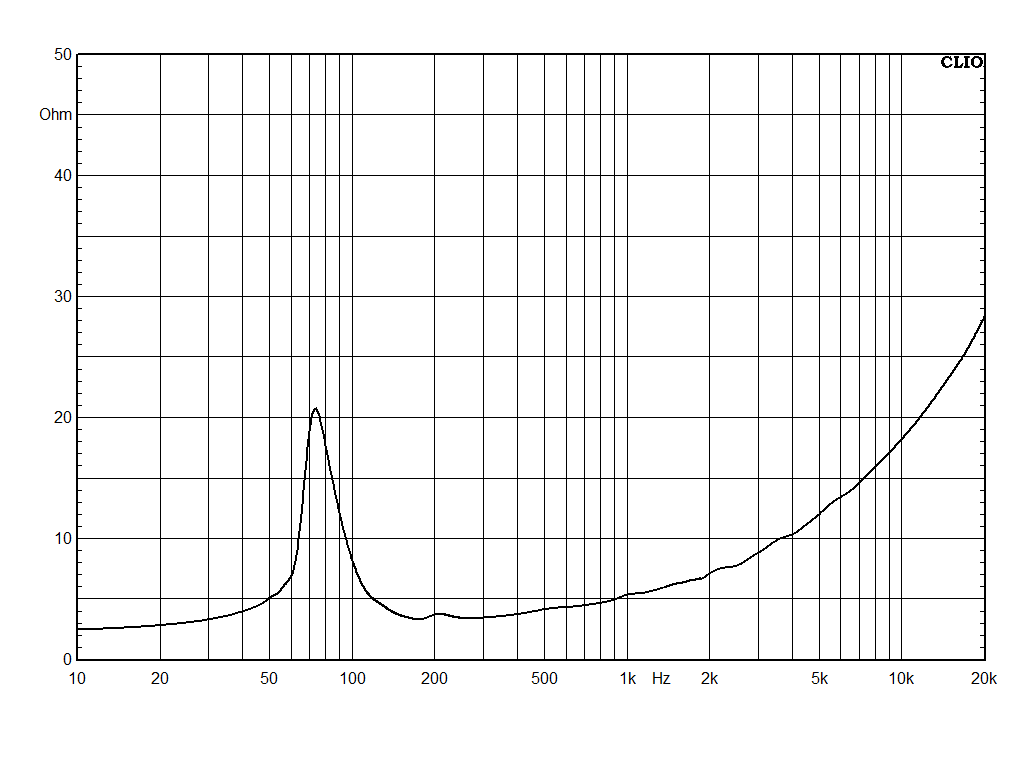

Impedância Nominal: 4 Ω
Impedância Mínima: 3.2 Ω
Diâmetro Nominal: 381mm (15 pol)

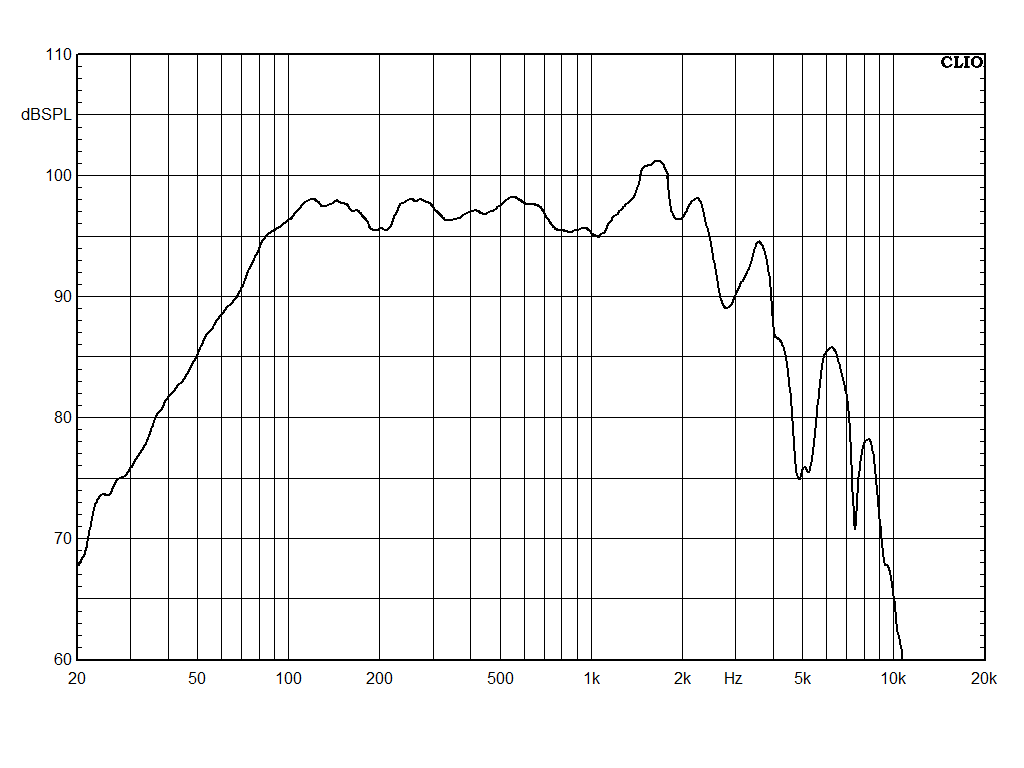

Resposta de Frequência: 40 a 2000 Hz
Diâmetro da Bobina: 100 mm (4”)
Fio da Bobina: Fio de Cobre Seção Circular
Resistência da Bobina (Re): 2.2 Ω
X.máx(5): 15 mm
Volume de Ar ocupado: 8.8 L

(1) 2 horas de teste realizado com ruído rosa (fator de crista 12 dB) no range de frequência de Fs a 10xFs. Potência calculada com impedância mínima. Alto-falante ao ar livre.
Obs: Para aplicar esta potência o alto-falante já deve ter passado pelo período inicial de amaciamento, no mínimo 12h com 50% da potência nominal.
(2) Potência de pico exigida do amplificador para alcançar a potência nominal considerando um sinal de teste de ruído rosa com fator de crista de 12 dB.
(3) Potência máxima com sinal dinâmico por períodos inferiores a 30 segundos. Para aplicar esta potência o alto-falante já deve ter passado pelo período inicial de amaciamento, no mínimo 24h com 50% da potência nominal. Para cada ciclo de utilização com esta potência, considerar que o conjunto magnético esteja próximo da temperatura ambiente.
(4) Aplicada tensão de 2V RMS sobre a impedância nominal.
(5) O X.máx é calculado considerando uma queda > que 50 % do campo magnético Bl sobre a bobina.

Parâmetros Thiele - Small(6)

Fs: 73.5 Hz
Re: 2.2 Ω
Qes: 0.48
Qms: 4.0
Qts: 0.43
Vas: 28 l
Sd: 881 cm²
η0: 2.2 %
Mms: 175 g
Bl: 19.2 Tm
Le: 0.47 mH

(6) Os parâmetros Thiele-Small são medidos após um burn-in com ½ potência nominal em um range de  frequência de Fs a 10xFs.
