WF300-500B-4

Alto-falante de 12” de alta potência, com baixíssima distorção e compressão dinâmica. O elevado grau de exigência e o controle de qualidade na seleção dos materiais e na montagem, proporcionam excelente linearidade.
Utiliza uma bobina de 50 mm de diâmetro (2”) e um cone impermeabilizado e resistente, montados em um conjunto magnético otimizado para um desempenho superior.
Carcaça em chapa metálica com pintura eletrostática lisa na cor preta, assegurando um visual elegante e resistência mecânica.
Projetado com base nos mais avançados softwares F.E.A (Finite Element Analysis), que permitem simulação de parâmetros elétricos e mecânicos com extrema precisão. Tudo isso  para conceber um transdutor com ampla sensibilidade, melhor dissipação e excepcional performance.

Especificações

Potência Nominal Admissível(1): 250 W
Potência Máxima do Amplificador(2): 4000 W pico
Sensibilidade (1W/1m)(3): 95 dB SPL

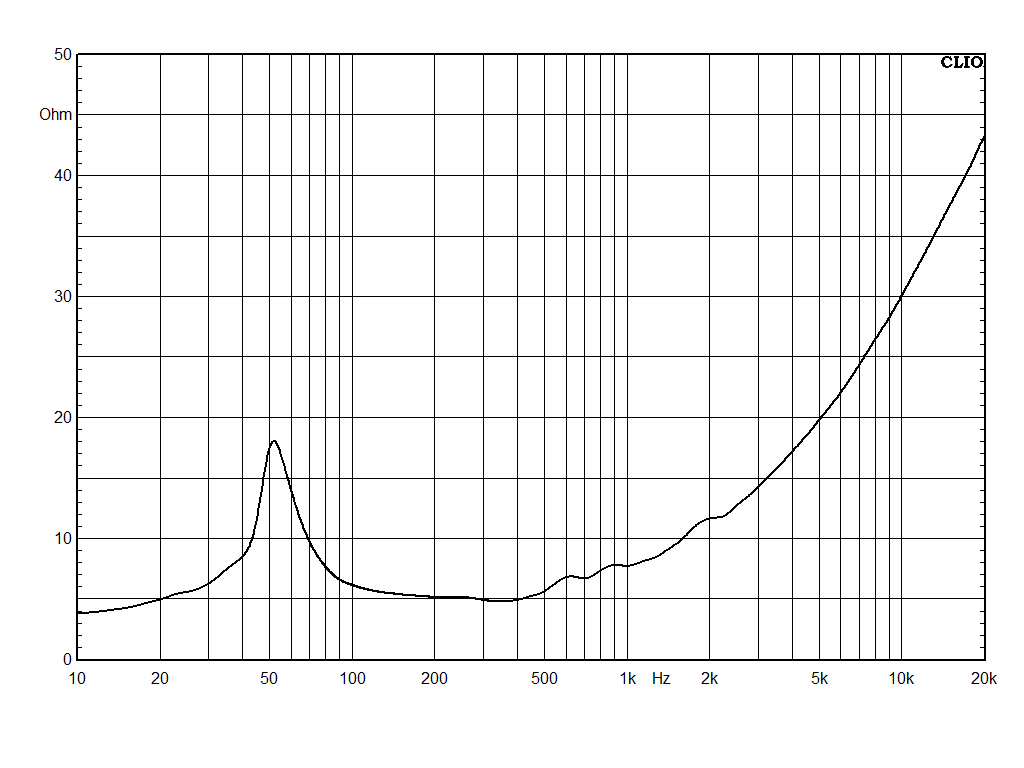

Impedância Nominal: 4 Ω
Impedância Mínima: 4.7 Ω
Diâmetro Nominal: 304.8 mm (12 pol)

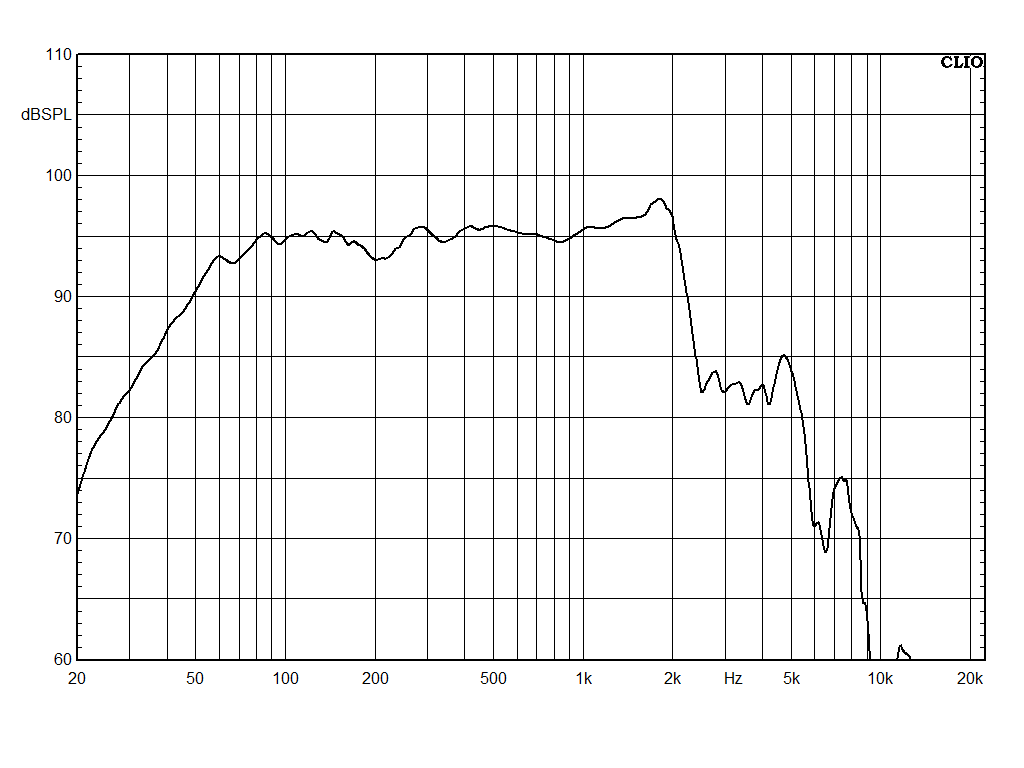

Resposta de Frequência: 50 a 2000 Hz
Diâmetro da Bobina: 50 mm (2”)
Fio da Bobina: Fio de Cobre Seção Circular
Resistência da Bobina (Re): 3.4 Ω
X.máx(4): 5.5 mm
Volume de Ar ocupado: 2.5 L

(1) 2 horas de teste realizado com ruído rosa (fator de crista 12 dB) no range de frequência de Fs a 10xFs. Potência calculada com impedância mínima. Alto-falante ao ar livre.
Obs: Para aplicar esta potência o alto-falante já deve ter passado pelo período inicial de amaciamento, no mínimo 12h com 50% da potência nominal.
(2) Potência de pico exigida do amplificador para alcançar a potência nominal considerando um sinal de teste de ruído rosa com fator de crista de 12 dB.
(3) Aplicada tensão de 2 V RMS sobre a impedância nominal.
(4) O X.máx é calculado considerando uma queda > que 50 % do campo magnético Bl sobre a bobina.

Parâmetros Thiele - Small(5)

Fs: 52 Hz
Re: 3.4 Ω
Qes: 0.62
Qms: 2.67
Qts: 0.50
Vas: 80 l
Sd: 531 cm²
η0: 1.74 %
Mms: 45 g
Bl: 10.1 Tm
Le: 0.59 mH

(5) Os parâmetros Thiele-Small são medidos após um burn-in com ½ potência nominal em um range de  frequência de Fs a 10xFs.
