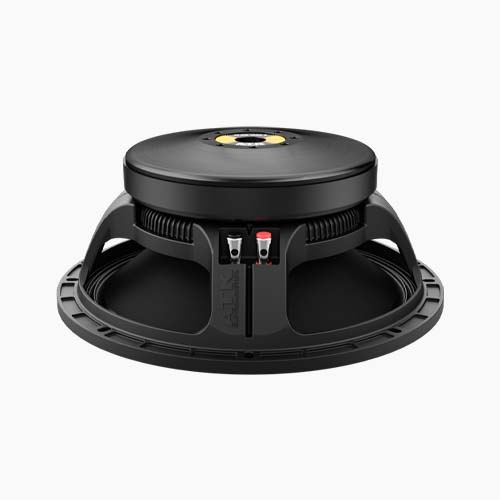

12MB1000B

Alto-falante de 12” de alta potência, baixíssima distorção e compressão dinâmica. O elevado grau de exigência e o controle de qualidade na seleção dos materiais e na montagem, proporcionam excelente linearidade.
Utiliza uma bobina de 75mm de diâmetro (3”) e um cone impermeabilizado e resistente, montados em um conjunto magnético otimizado para um desempenho superior.
Design exclusivo e moderno. Carcaça em alumínio injetado com pintura eletrostática texturizada na cor preta, assegurando um visual elegante e resistência mecânica.
Projetado com base nos mais avançados softwares F.E.A (Finite Element Analysis), que permitem simulação de parâmetros elétricos e mecânicos com extrema precisão. Tudo isso  para conceber um transdutor com ampla sensibilidade, melhor dissipação e excepcional performance.

Especificações

Potência Nominal Admissível(1): 500 W
Potência Máxima do Amplificador(2): 8000 W pico
Sensibilidade (1W/1m)(3): 99 dB SPL

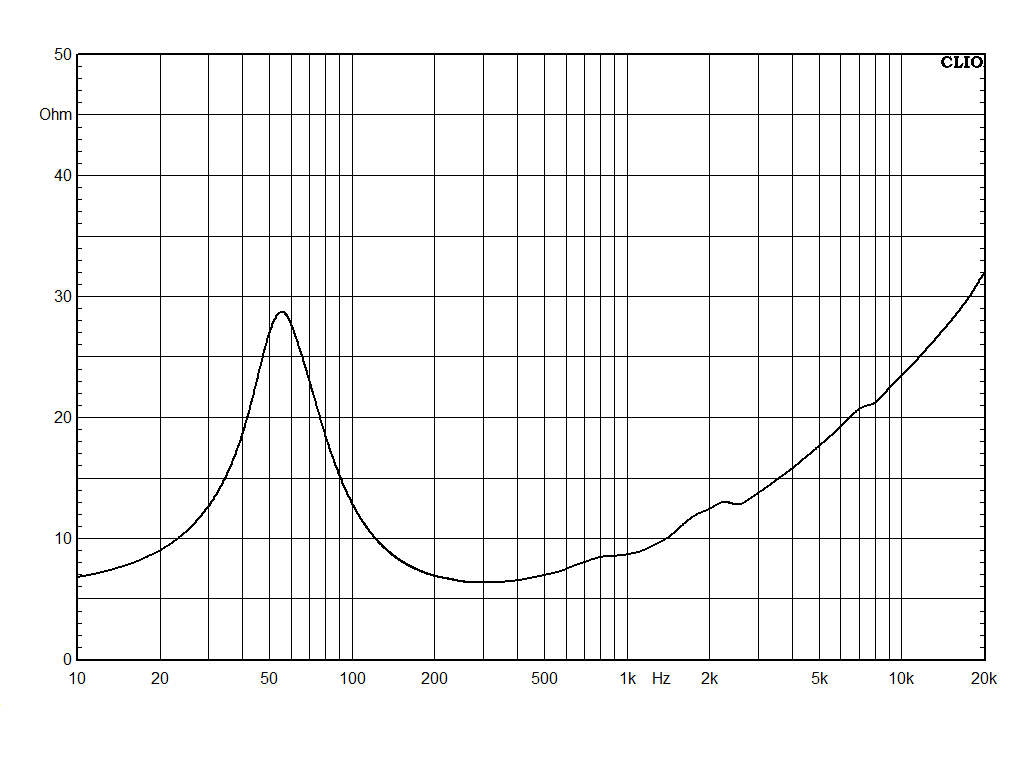

Impedância Nominal: 8 Ω
Impedância Mínima: 6.3 Ω
Diâmetro Nominal: 304.8 mm (12 pol)

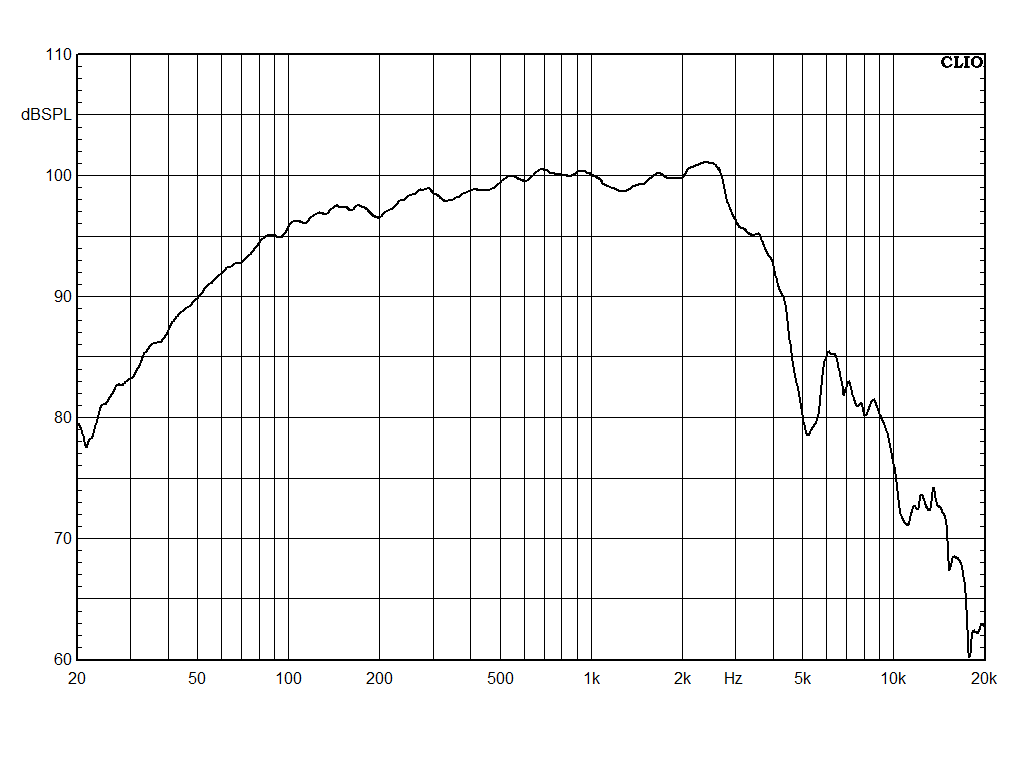

Resposta de Frequência: 50 a 4000 Hz
Diâmetro da Bobina: 75 mm (3”)
Fio da Bobina: Fio de Cobre Recoberto com Alumínio Seção Retangular (CCAR)
Resistência da Bobina (Re): 5.6 Ω
X.máx(4): 5 mm
Volume de Ar ocupado: 2.30 L

(1) 2 horas de teste realizado com ruído rosa (fator de crista 12 dB) no range de frequência de Fs a 10xFs. Potência calculada com impedância mínima. Alto-falante ao ar livre.
(2) Potência de pico exigida do amplificador para alcançar a potência nominal considerando um sinal de teste de ruído rosa com fator de crista de 12dB.
(3) Aplicada tensão de 2.83 V RMS sobre a impedância nominal.
(4) O X.máx é calculado considerando uma queda > que 50 % do campo magnético Bl sobre a bobina.

Parâmetros Thiele - Small(5)

Fs: 55.6 Hz
Re: 5.6 Ω
Qes: 0.42
Qms: 1.77
Qts: 0.34
Vas: 72 l
Sd: 552 cm²
η0: 3.0 %
Mms: 48.4 g
Bl: 15 Tm
Le: 0.56 mH

(5) Os parâmetros Thiele-Small são medidos após um burn-in com ½ potência nominal em um range de  frequência de Fs a 10xFs.
